| Thông số kỹ thuật |

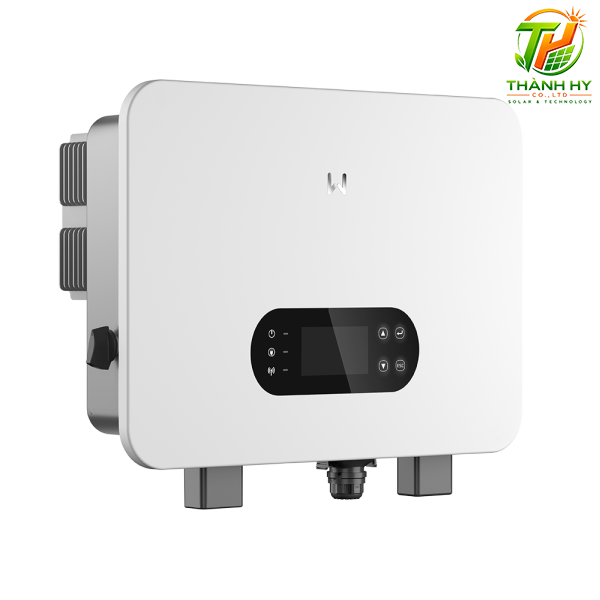

GW12K-ES-C10 |
| Đầu vào pin |
| Loại pin |
Li-Ion |
| Điện áp định mức (V) |
48 |
| Dải điện áp pin (V) |
40 ~ 60 |
| Dòng sạc liên tục tối đa (A) |
240 |
| Dòng xả liên tục tối đa (A)*1 |
240 (264 at 10min) |
| Công suất sạc tối đa (W) |
12000 |
| Công suất xả tối đa (W) |
13200 |
| Đầu vào chuỗi PV |
| Công suất đầu vào tối đa (W) |
24000 |
| Điện áp đầu vào tối đa (V) |
600 |
| Dải điện áp MPPT hoạt động (V) |
60 ~ 550 |
| Điện áp khởi động (V) |
58 |
| Điện áp đầu vào định mức (V) |
360 |
| Dòng đầu vào tối đa mỗi MPPT (A)*2 |
32/32 |
| Dòng ngắn mạch tối đa mỗi MPPT (A) |
48/48 |
| Số MPPT |
2 |
| Số chuỗi mỗi MPPT |
2/2 |
| Đầu ra AC (Hòa lưới) |
| Công suất biểu kiến định mức đầu dự phòng (VA) |
12000 |
| Công suất biểu kiến đầu ra tối đa (VA) |
13200 |
| Công suất biểu kiến tối đa từ lưới (VA) |
16500 |
| Điện áp đầu ra định mức (V) |
220/230/240 |
| Dải điện áp đầu ra (V) |
170 ~ 280 |
| Tần số lưới AC định mức (Hz) |
50/60 |
| Dải tần số lưới AC (Hz) |
45 ~ 55 / 55 ~ 65 |
| Dòng đầu ra AC tối đa đến lưới (A) |
60 |
| Dòng đầu ra AC tối đa từ lưới (A) |
75 |
| Hệ số công suất |
~1 (Có thể điều chỉnh từ -0.8 đến 0.8) |
| Tổng độ méo sóng hài tối đa |
<3% |
| Đầu ra AC (Dự phòng) |
| Công suất biểu kiến định mức đầu dự phòng (VA) |
12000 |
| Công suất biểu kiến đầu ra tối đa (VA) |
13200 (24000 at 10s) |
| Dòng điện đầu ra tối đa (A) |
60 |
| Điện áp đầu ra định mức (V) |
220/230/240 |
| Tần số đầu ra định mức (Hz) |
50/60 |
| Tổng độ méo sóng hài đầu ra (@Linear Load) |
<3% |
| Dữ liệu AC (Máy phát điện) |
| Công suất biểu kiến từ máy phát điện xoay chiều (VA) |
12000 |
| Công suất biểu kiến tối đa từ máy phát điện xoay chiều (VA) |
12000 |
| Điện áp đầu ra định mức (V) |
220/230/240 |
| Dải điện áp đầu ra (V) |
170 ~ 280 |
| Tần số đầu ra định mức máy phát điện xoay chiều (Hz) |
50/60 |
| Dải tần số máy phát điện xoay chiều (Hz) |
45 ~ 55 / 55 ~ 65 |
| Dòng đầu ra AC tối đa từ máy phát điện xoay chiều (A) |
54.5 |
| Dòng điện định mức từ máy phát điện xoay chiều (A) |
54.5/52.2/50.0 |
| Dòng điện đầu ra định mức (A) |
54.5/52.2/50.0 |
| Hiệu suất |
| Hiệu suất tối đa |
97.6% |
| Hiệu suất Châu Âu |
96.2% |
| Hiệu suất tối đa từ pin đến AC |
95.5% |
| Hiệu suất MPPT |
99.9% |
| Bảo vệ |
| Giám sát dòng điện chuỗi PV |
Tích hợp |
| Phát hiện điện trở cách điện PV |
Tích hợp |
| Bộ giám sát dòng dư |
Tích hợp |
| Bảo vệ phân cực ngược PV |
Tích hợp |
| Bảo vệ chống đảo |
Tích hợp |
| Bảo vệ quá dòng AC |
Tích hợp |
| Bảo vệ ngắn mạch AC |
Tích hợp |
| Bảo vệ quá áp AC |
Tích hợp |
| DC Switch |
Tích hợp |
| Bảo vệ chống sét lan truyền DC |
Loại III |
| Bảo vệ chống sét lan truyền AC |
Loại III |
| AFCI |
Tùy chọn |
| Tắt máy từ xa |
Tích hợp |
| Thông số chung |
| Dải nhiệt độ hoạt động (ºC) |
-35 ~ +60 |
| Độ ẩm tương đối |
0 ~ 95% |
| Độ cao tối đa (m) |
3000 |
| Làm mát |
Quạt làm mát thông minh |
| Hiển thị |
LED, WLAN + APP |
| Giao tiếp với BMS |
CAN |
| Giao tiếp với công tơ |
RS485 |
| Giao tiếp với portal |
LAN/Wifi |
| Trọng lượng (kg) |
29 |
| Kích thước (W × H × D mm) |
560 × 444.5 × 226 |
| Cấu trúc liên kết |
Không cách ly |
| Cấp bảo vệ |
IP65 |
| Phương thức lắp đặt |
Treo tường |
